丰林集团申请竹材胶合技术专利，提升胶合性能，天眼查知识产权信息显示，广西丰林木业集团股份有限公司申请一项名为“一种竹材适用型复合胶黏剂及其制备方法与应用“，公开号CN202410473906.9，申请日期为2024年4月。
专利摘要显示，本发明涉及竹材胶合技术领域，具体公开了一种竹材适用型复合胶黏剂，以树脂固含量由质量比为1～2:1～2的酚醛树脂和异氰酸酯组成，酚醛树脂的制备方法包括：在反应容器中先后加入熔化的苯酚、氢氧化钠溶液，控制温度在50℃以下，加入**次甲醛溶液，控制温度不高于80℃，保持8～12min；将温度控制在70℃～75℃，加入第二次甲醛溶液，调整温度至80℃±2℃，保温35～45min；加入第三次甲醛溶液，在80℃保温8～12min，升温至100±5℃保持8～12min。本发明的竹材适用型复合胶黏剂，优化酚醛树脂的制备，调控酚醛树脂的分子量和交联密度，采用制备得到酚醛树脂和异氰酸酯混合复合，酚醛树脂和异氰酸酯相互协同配合，改善对竹材渗透性和润湿性，显著提升竹材的胶合性能。
推荐阅读：竹材胶合板生产工艺

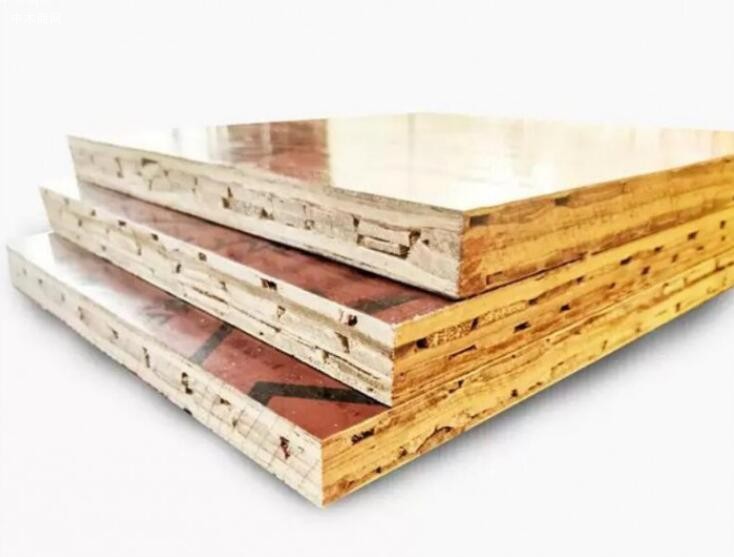

竹木复合板是以竹材和木材两种材料为基本原料通过干燥、施胶、组坯、热压等工序制成的一种复合人造板材，该工艺包括以下主要内容：竹材原料（竹席和竹帘）和木材原料的干燥0施胶；适合于该产品的一种胶粘剂；竹材原料与木材原料的组合形式；生产中采有的热压工艺等。
该工艺具有如下特点：
1、其产品综合了竹材与木材的优点而克服了它们的缺点，具有竹材的高强度、高硬度、高耐磨性，又具有木材的质轻、塑性好的特点。
2、产品的主要物理力不性能可以达到或超过国家建设部颁布的建筑工业标准，而且产品的表面质量较竹材胶合板更好，平整度更高。
3、产品的生产成本比现有的竹胶合板更低，每立方米产品的成本约降低200-400元，而销售价格与胶合板基本相当。
4、产品的密度和硬度比竹胶合板要低，克服了竹胶合板在使用时难钉难锯的缺点，为用户使用提供了方便。
5、新增设备少，投资低落，生产竹席竹帘胶合板的竹胶板厂在现有设备配置的情况下，仅需新增设备投资3-5万元即可生产竹木复合板。
6、可以将目前只能生产竹胶合板的生产线改造成既能生产竹胶合肥市板又能生产竹木复合板以及木胶合板的多功能生产线，这样可以使企业具有更大的生产灵活性也能更好地满足市场的需要。
